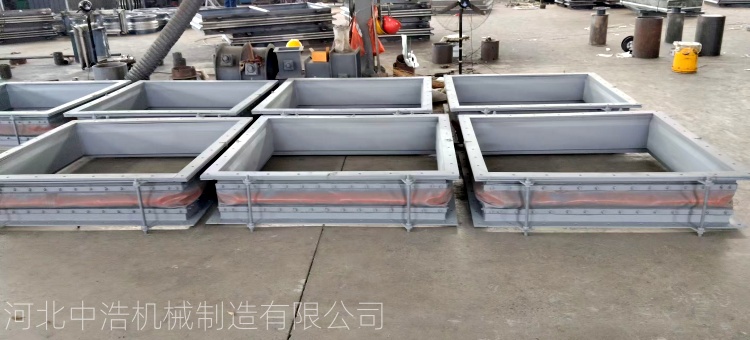

非金屬纖維織物膨脹節加導流板需要注意導流板材質選擇、安裝與結構要求、性能的適配要求以及安全與維護有著嚴格要求。







   導流板材質選擇要有足夠的剛度和強度，避免在介質沖擊下或氣流干擾下變形、開裂，導流板的厚度也需要根據介質流速、壓力確定，一般后≥ 3mm。安裝與結構要求導流板覆蓋纖維織物膨脹節本體，避免介質直接沖刷織物，同時延伸至管道內壁，還需要與管道軸線對齊，減少氣流渦流。注意導流板魚纖維織物膨脹節間隙控制，一般保持再5-10mm,避免膨脹節伸縮時玉導流板摩擦，同時防止介質從間隙滲入腐蝕織物。





 6.3

   性能適配性是關鍵，若介質溫度過高如鍋爐煙氣等，導流板需要具備高溫性能，如需要可內襯隔熱層，如陶瓷纖維等，防止高溫傳導導致織物損壞。注意顆粒物、粉塵介質。防止抗沖擊，導流板需要額外光滑，光滑度Ra≤ μm，減少顆粒堆積，必要時可設計成斜角，一般與介質流向呈15-30°，進一步增抗沖擊能力。對于容易積液、積氣等特殊工況，，避免局部過熱或接孩子腐蝕增加排氣、排液孔。安裝后需再次檢查導流板同軸度，確實介質流動順暢，無局部湍流，有條件可以定期維護檢查導流板磨損、腐蝕情況，及時更換損壞部件。
