分析金屬膨脹節的選材技巧與原則
金屬膨脹節由波紋管和端管，支架，法蘭，導管等附件組成。波紋管的膨脹和變形，用于吸收管道導管，容器等因熱膨脹和冷縮引起的尺寸變化，或補償管道，導管，容器等的軸向，橫向和角位移。也可用于降低噪聲，降低振動。在現代工業中獲得了廣泛的應用。為了防止管道因熱延伸或溫度應力引起的變形或破壞，需要在管道上設置金屬膨脹節，以補償管道的熱延伸，以減少管壁的應力和作用在閥門或支撐結構上的力。

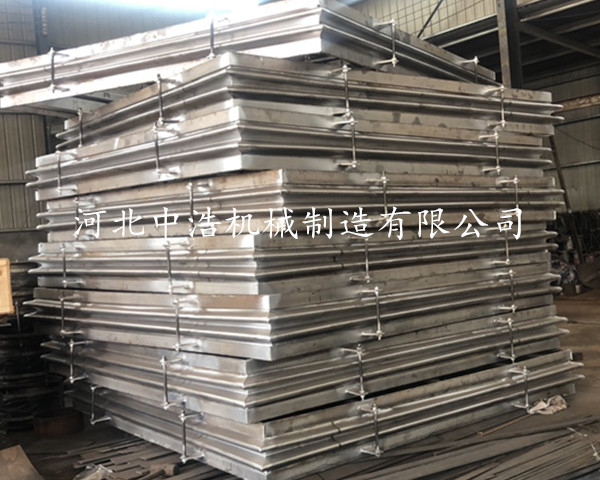

金屬膨脹節采用矩形截面，管路中的單一膨脹節受到二維方向位移。由兩個擴展段組成的槽環可以承受三維方向的位移。金屬膨脹節為全高、半高型，根據煙道尺寸、應力應變要求用戶可以在多節中進行選擇。
1、用戶根據管道系統的熱位移、至少管道中的流動介質、煙氣管道的設計壓力、運行時的溫度、煙氣管道橫截面的整體尺寸(長度和寬度)(全部高度216mm,半高（108mm）和波數（單波紋單波數不大過6波），進行高溫膨脹節的結構設計和制造。
2、每波允許膨脹量：全高型△α=±24mm半高型△α=±12mm。
3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。
4、為減少波紋管的波節數，應考慮冷拉50%。
5、金屬膨脹節適用于截面面積小于4.6平方米以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋金屬膨脹節適用于所有的煙風道。
金屬膨脹節不銹鋼腐蝕欲量小,因此膨脹節厚度可設計得較薄些,單波補償量較大。不銹鋼的塑性為碳鋼的一倍左右,有利于冷成形。在同樣的使用壽命下，不銹鋼的許用應力幅度值比碳鋼的高，在1.5倍左右。
金屬膨脹節的選材原則一般是參照以下幾點：
1．碳鋼和低合金制波形膨脹節只適用于t≤375℃;奧氏體不銹鋼制波形膨脹節適用于t≤500℃。
2．用碳鋼或低合金鋼制波形膨脹節，其腐蝕度不得大過1mm，否則宜采用奧氏體不銹鋼材料。
3．對有氯化物、硫化物、酸、堿等易產生腐蝕的介質或工作溫度較高（大過550℃）時，應選項用耐蝕合金或高溫合金來制造膨脹節，如國產材料FN-2、NS111及B-315或Incoloy800、825等。
選取合適的材質，根據補償器的工作環境，管道內的流動介質的化學屬性，有沒有腐蝕性，腐蝕性的程度如何，選取_的材質；根據管道的工作溫度，耐高低溫程度，結合管道的工作環境的耐高低壓的情況，綜合以上，選取厚度合適的補償器材質。
選取合適的波數，根據波紋管的用途，補償量大小等因素，考慮補償器在應力作用下的疲勞次數，選擇適合變形應力小、抗疲勞的相應波數。是否需要添加導向裝置，根據某些金屬膨脹節工作時間長，會產生柱失穩的情況，應增加一些導向裝置。是否要加強環，根據某些補償器要適應較高的工作壓力，適當增加加強環或多層架構。加強環是局部加強，多層結構是整體加強。
連接方式，根據補償器與管道或相應設備的端口情況，可選擇法蘭連接，卡箍連接，焊接連接。選擇法蘭連接，要按圖選取合適的法蘭，法蘭的技術要以滿足相應標準為規范，在實際操作中，經常會選錯法蘭，這個要注意，一旦選錯，會影響整個管道的使用情況，造成補償器和管道的損失。
金屬膨脹節的使用壽命與它的選材要求是分不開的，有的客戶經常和我們銷售說同樣型號的金屬膨脹節為什么價格不一樣呢？原因在這里，看著外觀一樣，但是材質不一樣啊，碳鋼和316材質中間隔著好幾級呢，所以價格也差著了，當然每種材質起到的作用也不一樣，所以更加工況選擇合適材質的金屬膨脹節，才能很好的確保它的使用壽命。
